Схема конструкции интеллектуальной батареи для роботов

С быстрым развитием ИТ-технологий мир вступил в новую эру построения полностью интеллектуальных роботов.Поддерживающие литийные батареи должны соответствовать требованиям интеграции множества функций робота, такие как его механическая структура, система управления и привода, система восприятия и система взаимодействия,повысить способность робота к движению в сложных условиях и улучшить его общее восприятие и способность принимать решения;.

Согласно требованиям и спецификациям клиента, разработать интеллектуальную батарею робота, которая будет соответствовать основному блоку.литиевой батареи и защите безопасности в вашем решении, который может обеспечить обмен информацией между интеллектуальным аккумулятором и основным блоком и, в конечном итоге, реализовать разумное, эффективное и безопасное решение для управления аккумуляторами.На протяжении всего процесса проектирования решения, целью является достижение наиболее совершенной интеграции с хостом, с обеспечением безопасности батареи, аккумуляторной батареи и всей системы в качестве предпосылки,и соблюдение соответствующих правил проектирования и сертификации как главный приоритетВ то же время, чтобы обеспечить безопасность и надежность литиевых батарей,Внутри аккумуляторной батареи должны быть приняты несколько слоев защиты, чтобы предотвратить повреждение литиевых батарей из-за перезарядки., перезарядка или короткое замыкание.

1. Литий-ионная ячейка UR18650FM /Литий-ионная ячейка UR18650FM (SANYO).
2. Спецификации аккумуляторной батареи: 18650-4S4P-10400mAh-14.4V
3. Корпус защиты (PCM): это главным образом защитная схема, предназначенная для перезаряжаемых аккумуляторных батарей (обычно относящихся к литийным батареям).Из-за химических свойств самих литийных батарей, он должен обеспечивать защитные функции, такие как перезарядка, переразрядка, короткое замыкание, перенапряжение и перенапряжение, чтобы избежать таких опасностей, как сгорание и взрыв, вызванные им.
4. IC защиты: главный чип функции защиты в схеме проектирования, который проводит онлайн-мониторинг перезарядки, переразрядки, перенапряжения в реальном времени,короткий ток и другие функции батарейного элемента. позволить батарейным ячейкам работать в безопасном, стабильном и эффективном диапазоне.
5. Транзистор с полевым эффектом (MOSFET): MOSFET трубка служит переключателем в защитной цепи, обеспечивая, что напряжение нагрузки никогда не повышается или падает, гарантируя таким образом стабильность напряжения.
6. Чип управления питанием (BQ40Z50-R1): полностью функциональный детектор питания с аналого-цифровым преобразователем (ADC) для измерения напряжения и температуры,а также аналогово-цифровой преобразователь для измерения тока и зарядного детектораСчётчик мощности имеет микропроцессор, ответственный за исполнение. Счетчик мощности может предоставить такую информацию, как остаточное состояние мощности.Продукт BQ40Z50-R1 также обеспечивает оставшееся время работы до пустотыХост может запросить эту информацию из счетчика уровня батареи в любое время и уведомить пользователя о информации батареи.Пусть пользователи всегда отслеживают мощность батареи.
7. Опаковка аккумуляторных батарей (PVC).

Основные технические параметры (@ начальная температура батареи 25±5°C)

• Точное обнаружение мощности батареи: с использованием интеллектуального детектора мощности батареи IC для расчета оставшейся мощности батареи с точностью до 15%.
• Многочисленные функции защиты: перезарядка, переразрядка, перенапряжение, короткое замыкание, перенапряжение и т.д.

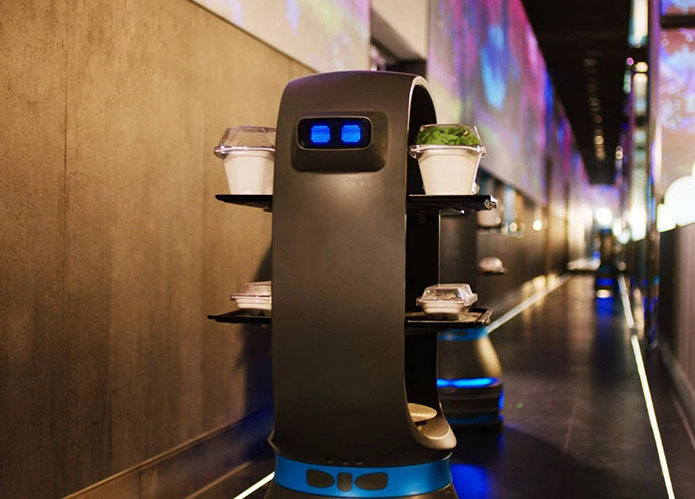

Приветствующий робот, интеллектуальный робот и умный офисный робот реализуют такие функции, как мониторинг безопасности, идентификация VIP, удаленное видео и удаленное совещание в офисной зоне,предоставление услуг мобильного дистанционного управления и облачного интеллектуального анализа на коммерческом уровне для предприятий и магазинов, такие как анализ конверсионного курса потока клиентов, анализ ветвей потока клиентов, предотвращение потерь кассовых операторов и интеллектуальное захват изображений.
