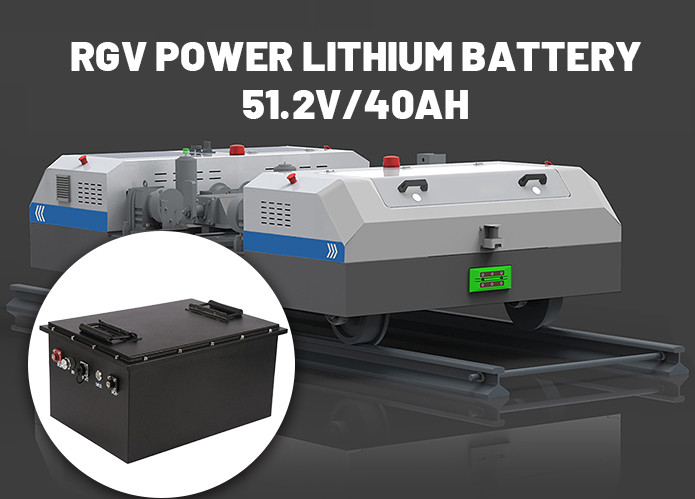

51.2V 40AH RGV схема проектирования батареи питания

В соответствии с потребностями и спецификациями заказчика (потребности вагона в энергии),и фактический ежедневный пробег 30-40 километров и использование низкой температуры -20 градусов выбросов окружающей среды, спецификация 51.2V/40AH. Что касается батарейных элементов, то используется долговечная литийная батарея отечественных брендов первой линии,и соответствующие параметры клиентов реализуются с 14 серии 8 и комбинацииС точки зрения защиты литий батареи, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60AЗащита от лития: защита от короткого замыкания, защита от перезарядки, защита от перезарядки, защита от перетока, защита от температуры, баланс и так далее.

Схема проектирования батареи питания RGV:

1) Защитная панель (PCM): в основном для конструкции перезаряжаемой литийной батареи линии защиты, из-за химических характеристик самой литийной батареи,Необходимо предоставить дополнительную плату, перезарядки, короткого замыкания, перенапряжения, температуры и других защитных функций для предотвращения возникновения горения, взрыва и других опасностей.
2) IC защиты (IC защиты): главный чип защиты функции схемы проектирования, который контролирует функции перезарядки, переразрядки, перетока, короткого замыкания и так далее.Сделайте сотовую работу в сейфе, стабильный и эффективный диапазон.
3) Выключатель температуры: в основном предназначен для защиты от температуры.преобразователь температуры действует для защиты от перегрева, и автоматически восстанавливается при понижении температуры.
5) 26650 литий-ионных батарей / 26650/5000mah /3.6V (автомобильные батареи).
6) трубка эффекта поля (MOSFET): трубка MOSFET, которая играет переключательную роль в защитной схеме,и всегда делает напряжение на обоих концах нагрузки ни повышается, ни уменьшается, чтобы обеспечить стабильность напряжения.

Параметры продукта:

Номинальное напряжение: 51,2 В
Номинальная емкость: 40AH
Размер батареи: 371*269*146 мм
Внутреннее сопротивление батареи: ≤ 50mΩ
Масса батареи: 16 кг.
Поток зарядки: менее или равный 15А
Постоянный ток разряда: менее или равный 60 А
Защитный ток: стандарт 150A
Напряжение зарядки: 58,8 В
Напряжение прерывания разряда: 39,2 В
Продолжительность службы: ≥ 500 раз
Температура зарядки: 0 ~ 45°C
Температура сброса: -20 ~ 60 °C
Температура хранения: -20 ~ 35 °C
Защита от температуры батареи: 70°C±5°C

Основные особенности:

1, аккумулятор безопасен, хорошая низкотемпературная производительность, длительный срок службы.
2, срок службы аккумуляторного аккумулятора высокий, в соответствии с концепцией низкого углеродного содержания, энергосбережения, защиты окружающей среды.
3, встроенная в аккумулятор система BMS, с несколькими функциями защиты, система защиты (PCM / BMS) все принимают самые передовые чипы и MOS в Японии и Соединенных Штатах.
4, аккумуляторный материал Li-Ni-Co-Mn-O (тернерийный материал), LiFePO4 (литий железо) доступен.
5, может выбрать аккумулятор отечественного бренда в качестве комбинированного устройства для обеспечения согласованности, стабильности и безопасности аккумуляторного комплекта.
6, может быть многострунной комбинацией и модульной конструкцией батареи.
7Батарея имеет встроенную защиту от температуры.
8Водостойкость: IP65
